OPC UA 後編 ―― 3つを1つのゲートウェイに合流させる（5/5）

最終回です。ここまでで作ったものを繋ぎます。

• 第1回 Modbus TCP の機器
• 第3回 CANopen の仮想サーボ（CiA 402）
• 第4回 OPC UA サーバ

この3つを1台のゲートウェイが束ねます。OPC UA のクライアントから目標位置を書き込むと、それが CAN の RPDO まで貫通して、サーボが動きます。

ここまでと同じく、ハードウェアがなくてもPCの中だけで再現できます。

この記事で作るもの

$ ./.venv/bin/python 03_opcua/gw_client.py
browse OK. namespace idx = 2

  Temperature      23.5       StatusCode = Good
  ActualPosition   0          StatusCode = Good
  Statusword       0x0237     StatusCode = Good

--> OPC UA から TargetPosition = 10000 を書く
    ActualPosition =   8031   Statusword = 0x0237
    ActualPosition =   9828   Statusword = 0x0237
    ActualPosition =   9987   Statusword = 0x0237
    ActualPosition =   9999   Statusword = 0x0237
    ActualPosition =  10000   Statusword = 0x0237
    ActualPosition =  10000   Statusword = 0x0237

--> 最終状態
  Temperature      23.5       StatusCode = Good
  ActualPosition   10000      StatusCode = Good
  Statusword       0x0237     StatusCode = Good

OPC UA から書いた数字が AxisX/TargetPosition という名前の変数を通って CAN の RPDO まで届き、サーボが追従しています。番地でもオブジェクトインデックスでもなく、名前で書いています。

Modbus デバイスだけを止めてから、同じクライアントをもう一度動かすと、最初の3行がこう変わります。

  Temperature      None       StatusCode = BadCommunicationError
  ActualPosition   10000      StatusCode = Good
  Statusword       0x0237     StatusCode = Good

機器が1つ落ちても他は生き続け、落ちたものだけが「この値は信用できない」と自己申告します。Modbus と CANopen にも異常を知らせる仕組みはありますが（CANopen なら EMCY や SDO abort）、値そのものに品質を付けて同じ形で運ぶ場所はありません。

5回ぶんの部品が1枚にどう収まるかを先に示します。

graph TB
    modbus["Modbus 機器<br/>(温度センサ)"]
    servo["CANopen サーボ<br/>(CiA 402)"]

    subgraph gw["ゲートウェイ / OPC UA アドレス空間"]
        tsensor["Plant/TemperatureSensor"]
        axis["Plant/AxisX<br/>ActualPosition / TargetPosition"]
    end

    client["OPC UA クライアント"]

    modbus -->|温度を取り込む| tsensor
    servo -->|現在位置を取り込む| axis
    tsensor --> client
    axis --> client
    client -->|TargetPosition を書く| axis
    axis -->|RPDO で指令| servo

    linkStyle 4,5 stroke:#c0392b,stroke-width:2px,color:#c0392b

使うもの（すべてオープンソース・費用ゼロ・ハード不要）

前4回で入れたものだけです。

使うファイルは、第1回と同じリポジトリの 01_modbus/device.py（温度計を模した Modbus スレーブ）、02_canopen/servo.py（第3回の仮想サーボ）、03_opcua/gateway.py（この回の主役）、03_opcua/gw_client.py（動作確認用）です。

① 構成 — asyncio 2本 + スレッド1本

3つのライブラリを素直に並べて書いてみたら、動きませんでした。

python-can にも Notifier のような仕組みはありますが、ここで使っている bus.recv() はブロッキングです。イベントループの中で呼ぶと、OPC UA サーバも Modbus クライアントも一緒に止まります。

したがって構成はこうなります。

graph TB
    subgraph loop["asyncio イベントループ"]
        opcua["OPC UA サーバ<br/>(asyncua)"]
        modbus["Modbus クライアント<br/>(pymodbus / await)"]
    end

    shared["threading.Lock<br/>+ 共有 dict"]

    subgraph thread["別スレッド"]
        can["CAN マスタ<br/>bus.recv() ループ<br/>SYNC / PDO の周期処理"]
    end

    opcua <--> shared
    modbus <--> shared
    shared <--> can

CAN のスレッドは 10ms 周期で回り続け、最新の状態を共有 dict に書きます。OPC UA 側はそれを読むだけです。書き込みは逆向きに dict へ置いて、CAN スレッドが次の周期で拾います。

② マッピングの設計判断

ゲートウェイを作るというのは、現場の番地を、意味のある名前に翻訳する作業です。コードの行数よりも、この対応表をどう決めるかのほうが効いてきます。

アドレス空間の設計

Objects
 └ Plant                          (Object)
    ├ TemperatureSensor           (Object)   ← Modbus 機器
    │   ├ Temperature             (Variable, Double)
    │   └ Setpoint                (Variable, Double, writable)
    └ AxisX                       (Object)   ← CANopen サーボ
        ├ ActualPosition          (Variable, Int32)
        ├ TargetPosition          (Variable, Int32, writable)
        └ Statusword              (Variable, UInt16)

この時点で、第1回の 40001 番地も、第3回の 0x6064 も、消えています。外から見えるのは AxisX/ActualPosition という名前です。

書ける変数が2つあり、どちらも逆向きに現場へ抜けます。TargetPosition は CAN スレッド経由で RPDO になり、Setpoint は Modbus の保持レジスタ0（目標温度 [0.1 degC]）への書き込みになります。読み出しだけなら値を運ぶ層で済みますが、書き込みを通すとゲートウェイは両方向の翻訳器になります。Setpoint 側は毎周期ではなく、値が変わったときだけ書きに行きます。

決めなければならないこと

1. 32bit 値のワード順

第1回でやり残した宿題がここに戻ってきます。Modbus の32bit値には ABCD / CDAB / BADC / DCBA の4通りがあり、仕様は沈黙していました。

ゲートウェイを書く人は、どれかに決めなければ先に進めません。そして決めた根拠は、コードのコメントか設定ファイルにしか残りません。

# 対象機器（○○社 △△）のマニュアル p.42 より、32bit は下位ワード先（CDAB）
value = (regs[1] << 16) | regs[0]

「意味が仕様書の中にしかない」という第1回の結論は、ここで具体的な作業として現れます。

2. NodeId の付け方

数値 ID を機械的に振るか、文字列で Plant.AxisX.ActualPosition のようにするか。今回のコードは、この決定をしていません。add_object(idx, "Plant") や add_variable(idx, "Temperature", ...) と名前空間インデックスだけを渡す書き方をすると、asyncua が作成順の連番を割り当てます。実際に繋いで NodeId を読むとこうなっています。

2:Plant              ns=2;i=1
2:TemperatureSensor  ns=2;i=2
2:Temperature        ns=2;i=3
2:Setpoint           ns=2;i=4
2:AxisX              ns=2;i=5
2:ActualPosition     ns=2;i=6
2:TargetPosition     ns=2;i=7
2:Statusword         ns=2;i=8

センサをもう1台足して並び順が変われば、後ろの番号はずれます。NodeId を控えて直接読みに行くクライアントは、その時点で別の変数を読みます。gw_client.py が NodeId ではなく get_child(["0:Objects", f"{idx}:Plant", ...]) とブラウズ名で辿っているのは、そこを踏まないためです。

NodeId を外に配る前提なら、ua.NodeId("Plant.AxisX.ActualPosition", idx) を作って add_variable() の第1引数に渡し、文字列 ID を自分で固定します。あるいは NamespaceUri とブラウズパスから毎回解決させます。ns=2 の 2 もサーバ起動時に割り振られる短縮番号にすぎず、恒久的な識別子は NamespaceUri の側です（第4回に書いたとおりです）。このデモを自動採番のまま進めたのは楽だからです。構成が固まった機器で同じことをすると、後で困ります。

3. StatusCode をどう伝播させるか

この回の要点です。

例外応答 02 に BadOutOfRange を当てたくなりますが、あれは「値が範囲外」の意味です。Modbus の 02 は「アドレスが不正」、つまりゲートウェイの設定が実機と合っていないという話です。だからBadConfigurationError の方が実態に近いと思います。この対応付けを決めるのがゲートウェイを書く人の仕事で、正解は規格には書いてありません。

表の最後の行、UncertainLastUsableValue は今回のコードでは使っていません。CAN の TPDO を5周期続けて取りこぼしたら、ActualPosition も Statusword も BadCommunicationError にしています。古い値を Uncertain 付きで出し続けるか、Bad にして値を消すかは選べるところで、古い値を出し続けると、動いている軸が止まって見えますし、切れたリンクの向こうのデータが生きているようにも見えます。それを避けたかったので後者にしました。

ゲートウェイのループのうち、Modbus 側を要点だけにするとこうなります。

# 現場の番地（この対応表がゲートウェイの本体）
MB_IR_TEMPERATURE = 0       # 入力レジスタ0 = 温度 [0.1 degC]

try:
    # 時間を切らないと、繋がるが黙っている相手や再接続待ちでここが返らず、
    # CAN 側の更新まで巻き込んで止まる
    rr = await asyncio.wait_for(
        modbus.read_input_registers(
            MB_IR_TEMPERATURE, count=1, device_id=MODBUS_DEVICE_ID),
        timeout=MODBUS_DEADLINE)
    if rr.isError():          # 例外応答 = 相手は生きているが、この要求は通らない
        await set_bad(n_temp, ua.StatusCodes.BadConfigurationError)
    else:
        await n_temp.write_value(rr.registers[0] / 10.0)
except Exception:             # 無応答 = 相手が見えない
    await set_bad(n_temp, ua.StatusCodes.BadCommunicationError)


async def set_bad(node, code):
    # Value を省くと Null バリアントになる。0 を書くと
    # 「本当に 0 だった」と区別がつかなくなるので、値は載せない
    await node.write_value(ua.DataValue(StatusCode=ua.StatusCode(code)))

読みに行く先は保持レジスタではなく入力レジスタです。第1回で分けた4つの領域のうち、温度は読み取り専用の入力レジスタ0 にあり、単位は 0.1 degC です。だから生値を10で割ってから Double として書きます。デバイス側の 235 が OPC UA では 23.5 になるのは、この1行です。単位も小数点も線の上には流れていないので、この / 10.0 もゲートウェイを書く人が決めています。

書き込みの側にも同じことが要る

ここまでは読み出しの話です。Setpoint のように OPC UA から現場へ書く経路にも、同じ手当てが要ります。書けなかったのに Good のままだと、読み出し側でやったことが台無しになります。

if pending is not None and pending != last_setpoint:
    try:
        rq = await asyncio.wait_for(
            modbus.write_register(MB_HR_SETPOINT, int(pending * 10),
                                  device_id=MODBUS_DEVICE_ID),
            timeout=MODBUS_DEADLINE)
        # 例外応答は送出されず戻り値で返る。見ないと失敗が消える
        code = ua.StatusCodes.BadConfigurationError if rq.isError() else None
    except Exception:
        code = ua.StatusCodes.BadCommunicationError
    if code is None:
        last_setpoint = pending          # 書けたときだけ確定させる
        await n_setpoint.write_value(pending)
        pending = None
    else:
        await set_bad(n_setpoint, code)  # pending は残るので次の周期で再送

引っかかったのは3つです。1つ目は、write_register の失敗が例外で来るとは限らないこと。Modbus の例外応答は戻り値として返るので、rq.isError() を見ないと素通りします。2つ目は、書く前に last_setpoint を更新してしまうと、失敗した指令が二度と再送されないこと。3つ目は、set_bad を打つとノードの値が消えるので、指令はノードではなく手元（pending）に持っておく必要があることです。

この形にすると、現場が落ちている間に書かれた値は Bad として見え、現場が戻ったときに送り直されます。実際に Modbus デバイスを止めて 18.0 を書き、デバイスを戻すと、保持レジスタが 180 になって Setpoint が Good に戻ります。

もうひとつ、起動直後の落とし穴があります。OPC UA のノードは初期値 0.0 で作られるので、素直に「値が変わったら書く」と実装すると、ゲートウェイを起動しただけで現場の目標温度が 0 に書き換わります。起動時に現場の値を読んでから追従を始める必要があります。翻訳する側が現場の設定を壊しに行く、というのは、ゲートウェイを名乗る以上いちばんやってはいけないことです。

第1回で「例外応答とタイムアウトは別物」と書きました。その区別が、ここで外の世界に伝わる形になります。

③ 動かす

3つのプロセスを、この順に起動します。

# ターミナル1: Modbus 機器（起動したまま）
./.venv/bin/python 01_modbus/device.py

# ターミナル2: CANopen サーボ + ゲートウェイ + OPC UA サーバ（起動したまま）
./.venv/bin/python 03_opcua/gateway.py

# ターミナル3: OPC UA クライアント
./.venv/bin/python 03_opcua/gw_client.py

最後にターミナル1だけを Ctrl-C で止めて、もう一度ターミナル3を実行すると、Temperature の StatusCode が BadCommunicationError に変わり、サーボ側は Good のままなのが見えます。

ゲートウェイ本体 gateway.py は285行、空行とコメントを除くと214行です。記事に載せたのは要点だけです。動かしてから gateway.py の該当箇所を読むと、前後が追いやすくなります。

セキュリティは有効にしていない

ここまで SecurityPolicy = None のまま動かしてきました。起動時に asyncua が暗号化ポリシーの無い旨を警告しますが、そのままです。サーバは 127.0.0.1 だけで待ち受けていて外から繋ぐ想定がないこと、証明書の準備がこの回の本筋から外れることが理由で、この制限はリポジトリの README にも「正直な境界」として書いてあります。

実運用で閉じるなら、前回の3つの軸それぞれに設定が要ります。MessageSecurityMode を SignAndEncrypt に、SecurityPolicy を Basic256Sha256 以降にし、UserIdentityToken を Anonymous 以外にします。asyncua での手順は、自己署名証明書と秘密鍵を作り、サーバに読み込ませ、受け付ける SecurityPolicy を宣言し、クライアント側にはその証明書を信頼させて同じポリシーを指定する、という順です。ここは私が動かしていないので、手順までにしておきます。

付録: C で書くなら（open62541）

組込み機器に載せるなら C です。open62541（MPL-2.0）はリリースに単一ファイルにまとめた open62541.c が同梱されているので、cmake なしで gcc -std=c99 -O0 -o server server.c open62541.c -lpthread だけでビルドできます。

④ シリーズのまとめ

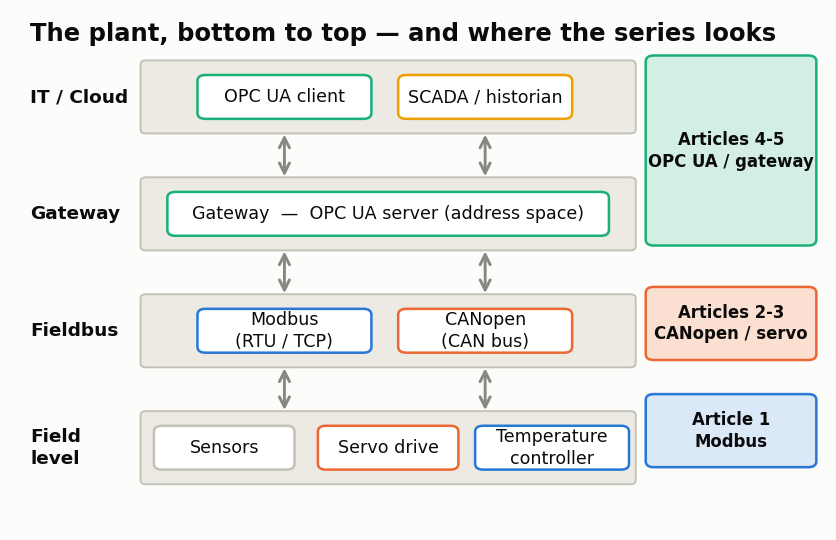

5回で登った全体像です。下から現場の機器（第1回）、フィールドバス Modbus / CANopen（第1～3回）、OPC UA サーバとしてのゲートウェイ（第4～5回）、その上に IT / クラウドのクライアントが載ります。

ここまで全部、費用ゼロ・ハードゼロで動いた

5回で使ったものを並べます。

pip install は4つ。行数は、空行とコメントを除いて gateway.py が214行、CiA 402 の仮想サーボ servo.py が197行、その状態機械とビット定義の cia402.py が105行です。この規模で、Modbus と CANopen を OPC UA に束ねるものが動きます。

使ったのはすべてオープンソースの実装です。仕様書も、Modbus と OPC UA は完全に無料、CANopen も通信プロファイル（CiA 301）は無料でした。

壁の向こうにあったのは CiA 402（サーボのプロファイル）と EtherCAT の仕様ですが、性質が違います。CiA 402 は有料の会員限定。EtherCAT の ETG は入会自体は無料で、法人単位の登録をすれば読めます。

3つの層で、何が分かって何が分からないか

Companion Specification — まだ人間が決めている部分

OPC UA サーバに繋げば構造は分かります。AxisX の下に ActualPosition という Int32 の Variable がある、というところまでは実行時に読めます。ただし、それが何を意味するかは分かりません。単位はパルスなのかミリメートルなのか、原点はどこか、増える向きはどちらか。

これを機械同士で合意するのが Companion Specification です（PackML、Robotics、Machine Tool、PLCopen など、業界団体が作る情報モデルの取り決め）。素の OPC UA サーバ同士は「ブラウズはできるが意味は分からない」状態で、相互運用性が成り立つのは、このレベルの取り決めがあってからです。

触らなかったもの

• EtherCAT / PROFINET / CC-Link IE — 仕様が団体の会員限定で引用できないこと、ビルドに C++ 環境が要ることから外しました。なお EtherCAT は「PCの中では動かせない」わけではありません（KickCAT に ESC のソフトウェアエミュレータがあります）。第3回に書いたとおりです
• OPC UA PubSub / OPC UA FX — 「OPC UA over TSN」という単独の規格は存在しません。実体は PubSub（Part 14）を Ethernet/UDP に載せ、その下を IEEE 802.1 TSN で時間保証する組み合わせで、名前は OPC UA FX です。2026年時点でも一部の Part は Release Candidate 段階にあり、普及の途上です

次に触るなら

• もっと現場に近づきたいなら EtherCAT の評価ボードを1枚買う。CiA 402 の知識はそのまま使えます
• もっと上に行きたいなら自分の業界の Companion Specification を読む。この回で人間が決めていた対応表が、どこまで既製品になっているか分かります
• リアルタイム性を追いたいなら OPC UA PubSub と TSN

コード

この連載で動かすコードは、5回ぶんまとめて GitHub に置いてあります。今回の 03_opcua/ のほかに、Modbus と CANopen も同じリポジトリにあります。

https://github.com/logicia32/industrial-networks-labhttps://github.com/logicia32/industrial-networks-lab

5回、お付き合いありがとうございました。

Modbus も CANopen も OPC UA も、手元のPC1台で、フレームの1バイト目から追えます。
